НАЗНАЧЕНИЕ:
Вертикальные обрабатывающие центры TOPMILL 800 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
METALTEC серии TOPMILL 800 – это высокотехнологичный станок, который применяется в различных отраслях:
- аэрокосмическая отрасль — обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
- автомобильная промышленность — производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
- производство пресс-форм — изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
- медицинское оборудование — обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
- машиностроение — универсальное применение для серийного и единичного производства деталей любой сложности.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель |
BT40 / 120 |
Ai Mach (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 12T | Ai Mach (Тайвань) |
| 3 | ШВП по оси Х / Y / Z | 2816 | LSK (Тайвань) |
| 4 | Подшипники |
P4 |
NSK / FAG (Япония) |
|
5 |
Пневмосистема |
|
AirTac (Тайвань) |
|
6 |
Линейные направляющие квадратного сечения по осям Х / Y /Z |
30 / 30 / 30 мм | LSK (Тайвань) |
Конструктивные особенности
|
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (КНР). Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству. |
|
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ
Установленные на осях перемещения серводвигатели, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей. |
|
СИСТЕМА УПРАВЛЕНИЯ
METALTEC TOPMILL 800 поставляется с установленными различными системами ЧПУ.
Расширенные версии программного обеспечения имеют подготовку под установку 4 оси станка, что увеличивает функционал и возможности обработки. |
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И КАРЕТКИ LSK (ТАЙВАНЬ)
|
|
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ LSK (ТАЙВАНЬ)
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи LSK используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
|
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
Предназначена для охлаждения инструмента во время обработки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
|
СТРУЖЕЧНЫЙ КОНВЕЙЕР
Удаляет стружку из зоны резания в автоматическом режиме, что позволяет минимизировать время обслуживания станка при высокопроизводительной работе. Компактные размеры стружечного конвейера за счет установки под зону обработки экономит место в цеху. |

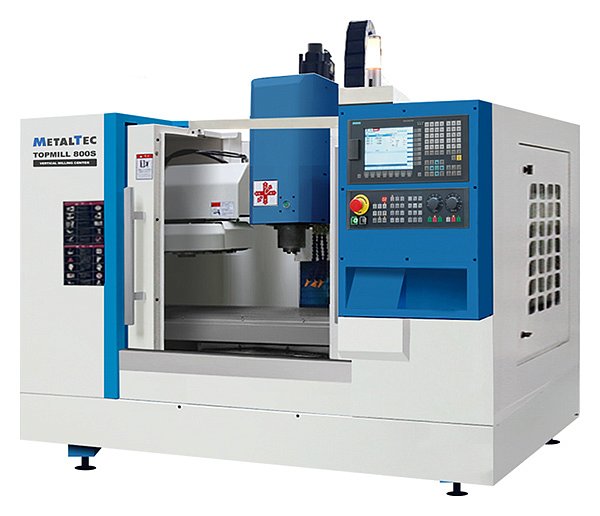

TOPMILL 800S
Размеры рабочего стола, мм
800 x 300
Наибольшая нагрузка на стол, кг
2500
T-пазы стола, мм
3 x 14 x 78
Перемещение по оси X, мм
500
Перемещение по оси Y, мм
350
Перемещение по оси Z, мм
450
Расстояние от торца шпинделя до поверхности рабочего стола, мм
110 - 560
Расстояние от шпинделя до колонны, мм
380
Направляющие перемещения, X / Y / Z, мм
30 / 30 / 30
Шарико-винтовые пары, X / Y / Z, мм
40
Точность позиционирования, мм
± 0,005 / 300
Повторяемость, мм
± 0,003 / 300
Шпиндель VOLIS (Тайвань) – ременной привод
Обороты шпинделя, об/мин-1
8000
Тип привода
Ременной
Крутящий момент, Н·м
26,3
Внешний диаметр шпинделя, мм
120
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
5,5 / 7.5
Инструментальная система AI MACH (Тайвань)
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
12
Время смены инструмента, сек
10 - 15
Максимальный диаметр инструмента (полная/единичная загрузка), мм
75 / 150
Максимальный вес устанавливаемого инструмента, кг
8
Максимальная длина инструмента, мм
130
Давление воздуха, МПа
0,6
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 24 000
Мощность серводвигателей по осям Х / Y / Z, кВт
1,2 / 1,2 / 1,4
Скорость обработки, мм/мин
1 - 10 000
Система охлаждения
Объем бака, л
100
Макс. давление, бар
2
Мощность помпы СОЖ, кВт
0,45
Энергопотребление
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общее энергопотребление, кВт
10
Габаритные размер
Длина, мм
2000
Ширина, мм
2200
Высота, мм
2250
Вес, кг
2500
