НАЗНАЧЕНИЕ:

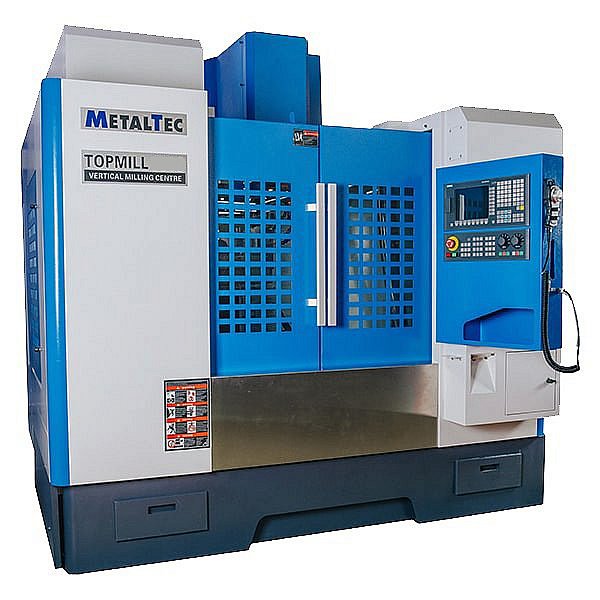

Вертикальные обрабатывающие центры TOPMILL 1260 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
METALTEC серии TOPMILL 1260 – это высокотехнологичный станок, который применяется в различных отраслях:
- аэрокосмическая отрасль - обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
- автомобильная промышленность - производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
- производство пресс-форм - изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
- медицинское оборудование - обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
- машиностроение - универсальное применение для серийного и единичного производства деталей любой сложности.
СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | |
| 2 | Магазин автосмены инструмента | BT40 - 24T | |
| 3 | ШВП по оси Х / Y / Z | Класс точности P4 HIWIN / PMI | |
| 4 | Подшипник винтовой | HIWIN / PMI | |
| 5 | Муфта |
|
|
| 6 | Насос охлаждения |
|
|
| 7 | Автоматическая система смазки |
|
|
| 8 | Пневмосистема |
|
|
| 9 |
Линейные направляющие квадратного сечения по оси Х |
HIWIN / PMI | Тайвань |
| 10 |
Линейные направляющие квадратного сечения по оси Y |
HIWIN / PMI | Тайвань |
| 11 |
Линейные направляющие квадратного сечения по оси Z |
HIWIN / PMI | Тайвань |
| 12 | 4-я ось (250 мм.) (опция) |
Конструктивные особенности
|
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
|
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ПОЗИЦИИ
Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
|
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Основными преимуществами являются:
|
|
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности. |
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
|
СИСТЕМА УПРАВЛЕНИЯ
Благодаря расширенному пакету функций в сочетании с высокодинамичными приводами, станок идеально подходит под высокие требования заказчика к точности при обработке штампов и пресс-форм. METALTEC TOPMILL 1260 поставляется с установленными различными системами ЧПУ, имеющих подготовку к подключению 4ой оси.
|
|
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
|
|
TOPMILL 1260S
Размеры рабочего стола, мм
1200 x 600
Наибольшая нагрузка на стол, кг
800
T-пазы стола, мм
5 - 18 x 120
Перемещение по оси X, мм
1100
Перемещение по оси Y, мм
600
Перемещение по оси Z, мм
600
Расстояние от торца шпинделя до поверхности рабочего стола, мм
120 - 760
Расстояние от шпинделя до колонны, мм
650
Направляющие перемещения, X / Y / Z, мм
30 / 30 / 30
Шарико-винтовые пары, X / Y / Z, мм
40
Точность позиционирования, мм
± 0,005 / 300
Повторяемость, мм
± 0,003 / 300
Шпиндель – прямой привод
Обороты шпинделя, об/мин
10 000
Крутящий момент, Нм
52,5
Внешний диаметр шпинделя, мм
150
Мощность главного электродвигателя (пост. / 30 мин.), кВт
11 / 15
Инструментальная система AIMATCH
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
24
Максимальный вес устанавливаемого инструмента, кг
8
Максимальный диаметр устанавливаемого инструмента, мм
80 / 160
Максимальная длина устанавливаемого инструмента, мм
300
Время смены инструмента (полный цикл/замена), сек
10 / 2
Давление воздуха, МПа
0,6
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 20 000
Скорость обработки, мм/мин
10 000
Серводвигатели (SIEMENS), кВт
2,5 / 2,5 / 3
Система охлаждения
Объем бака, л
160
Макс. давление, бар
2
Мощность помпы СОЖ, кВт
0,75
Энергопотребление
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общее энергопотребление, кВт
22
Габаритные размер
Длина, мм
3500
Ширина, мм
3400
Высота, мм
3150
Вес, кг
8500
