НАЗНАЧЕНИЕ:

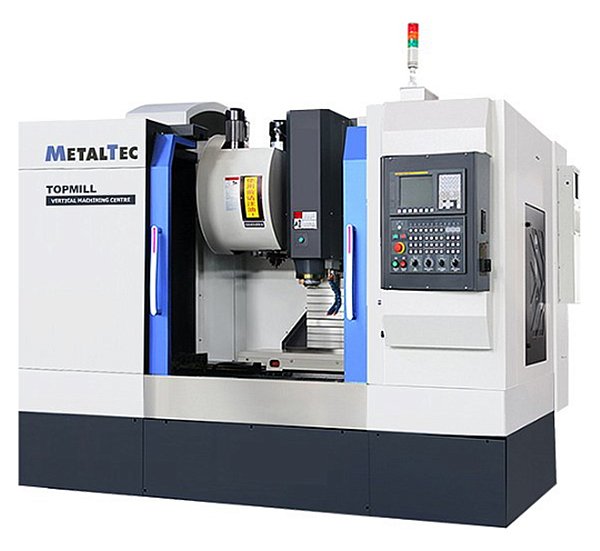

Вертикальные обрабатывающие центры TOPMILL 1370 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
METALTEC серии TOPMILL 1370 – это высокотехнологичный станок, который применяется в различных отраслях:
- аэрокосмическая отрасль — обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
- автомобильная промышленность — производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
- производство пресс-форм — изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
- медицинское оборудование — обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
- машиностроение — универсальное применение для серийного и единичного производства деталей любой сложности.
СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | |
| 2 | Магазин автосмены инструмента | BT40 - 24T | |
| 3 | ШВП по оси Х / Y / Z | Класс точности P4 HIWIN / PMI | |
| 4 | Подшипник винтовой | HIWIN / PMI | |
| 5 | Муфта |
|
|
| 6 | Насос охлаждения |
|
|
| 7 | Автоматическая система смазки |
|
|
| 8 | Пневмосистема |
|
|
| 9 |
Линейные направляющие квадратного сечения по оси Х |
HIWIN / PMI | Тайвань |
| 10 |
Линейные направляющие квадратного сечения по оси Y |
HIWIN / PMI | Тайвань |
| 11 |
Линейные направляющие квадратного сечения по оси Z |
HIWIN / PMI | Тайвань |
| 12 | 4-я ось (250 мм.) (опция) |
Конструктивные особенности
|
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ПОЗИЦИИ
Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
|
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
Основными преимуществами являются:
|
|
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности. |
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
|
СИСТЕМА УПРАВЛЕНИЯ
Благодаря расширенному пакету функций в сочетании с высокодинамичными приводами, станок идеально подходит под высокие требования заказчика к точности при обработке штампов и пресс-форм. METALTEC TOPMILL 1370 поставляется с установленными различными системами ЧПУ, имеющих подготовку к подключению 4ой оси.
|
|
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
TOPMILL 1370S
Размеры рабочего стола, мм
1300 x 700
Наибольшая нагрузка на стол, кг
1000
T-пазы стола, мм
7 - 18 x 2
Перемещение по оси X, мм
1300
Перемещение по оси Y, мм
700
Перемещение по оси Z, мм
700
Расстояние от торца шпинделя до поверхности рабочего стола, мм
120 - 810
Расстояние от шпинделя до колонны, мм
750
Направляющие перемещения, X / Y / Z, мм
30 / 30 / 30
Шарико-винтовые пары, X / Y / Z, мм
40
Точность позиционирования, мм
± 0,005 / 300
Повторяемость, мм
± 0,003 / 300
Шпиндель – прямой привод
Обороты шпинделя, об/мин
10 000
Крутящий момент, Нм
52,5
Внешний диаметр шпинделя, мм
150
Мощность главного электродвигателя (пост. / 30 мин.), кВт
11 / 15
Инструментальная система AIMATCH
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
24
Максимальный вес устанавливаемого инструмента, кг
8
Максимальный диаметр устанавливаемого инструмента, мм
80 / 160
Максимальная длина устанавливаемого инструмента, мм
300
Время смены инструмента (полный цикл/замена), сек
10 / 2
Давление воздуха, МПа
0,6
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 20 000
Скорость обработки, мм/мин
10 000
Серводвигатели (SIEMENS), кВт
2,5 / 2,5 / 3
Система охлаждения
Объем бака, л
160
Макс. давление, бар
2
Мощность помпы СОЖ, кВт
0,75
Энергопотребление
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общее энергопотребление, кВт
25
Габаритные размер
Длина, мм
3500
Ширина, мм
3400
Высота, мм
3150
Вес, кг
8500
