НАЗНАЧЕНИЕ:

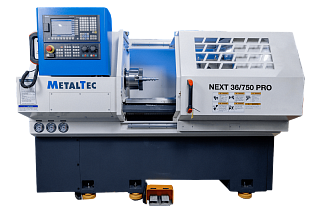

Токарный станок с ЧПУ - MetalTec NEXT 36x750 Pro предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика
MetalTec CK 36x750 Pro | ПРОФИ |
Система управления, ЧПУ | SIEMENS 808D Advanced |
Цельнолитая чугунная станина | + |
Направляющие скольжения | + |
Серводвигатели | SIEMENS |
Маховик перемещения по осям | в комплекте |
Патрон | Механический З-х кулачковый патрон 200мм |
Инструментальная система | 6-ти позиционная револьверная головка |
Автоматическая система смазки | + |
LED освещение | + |
Подача СОЖ | + |
ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Отверстия патрона 62 мм
- Станина имеет индукционную закалку с твердостью > HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Ширина станины 300 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
Конструктивные особенности
|
SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
|
Приводная система SIEMENS Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SIEMENS с их идеальными динамикой и точностью. Двигатели шпинделей SIEMENS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
|
МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
|
РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм. |
|
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
|
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
|
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА VEICHI
Станок оснащен высокоскоростным надежным двигателем. Мощность электродвигателя главного привода – 5,5 кВт. |
|
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
|
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
|
ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
-
МодельMetalTec NEXT 36x750 Pro
-
Макс. диаметр над станиной, мм360
-
Макс. диаметр над суппортом, мм200
-
Расстояние между центрами, мм750
-
Тип станиныМонолитная станина из чугуна
-
Твердость направляющих станиныHRC 50
-
Ширина станины, мм300
-
Направляющие по оси ZСкольжения
-
Направляющие по оси ХСкольжения
-
Стойка управленияSiemens 808D Advanced
-
СерводвигателиSiemens
-
Диаметр отверстия патрона, мм62
-
Торец шпинделяА2-8
-
Конус шпинделяMT6
-
Патрон, мм200
-
Скорость вращения35 - 2200 об/мин
-
Ход по оси Х, мм235
-
Ход по оси Z, мм640
-
Х,Z ускоренная подача , м/мин6/12
-
Тип установки инструмента, мм6-ти позиционная револьверная голова
-
Количество устанавливаемого инструмента6
-
Размер инструмента, мм20 x 20
-
Задняя бабкаРучная
-
КонусМТ4
-
Мощность шпинделя, кВт5,5
-
Мощность системы охлаждения, Вт200
-
Длина, мм2300
-
Ширина, мм1480
-
Высота, мм1950
-
Вес, кг1400
-
Вес станка в упаковке, кг1800
